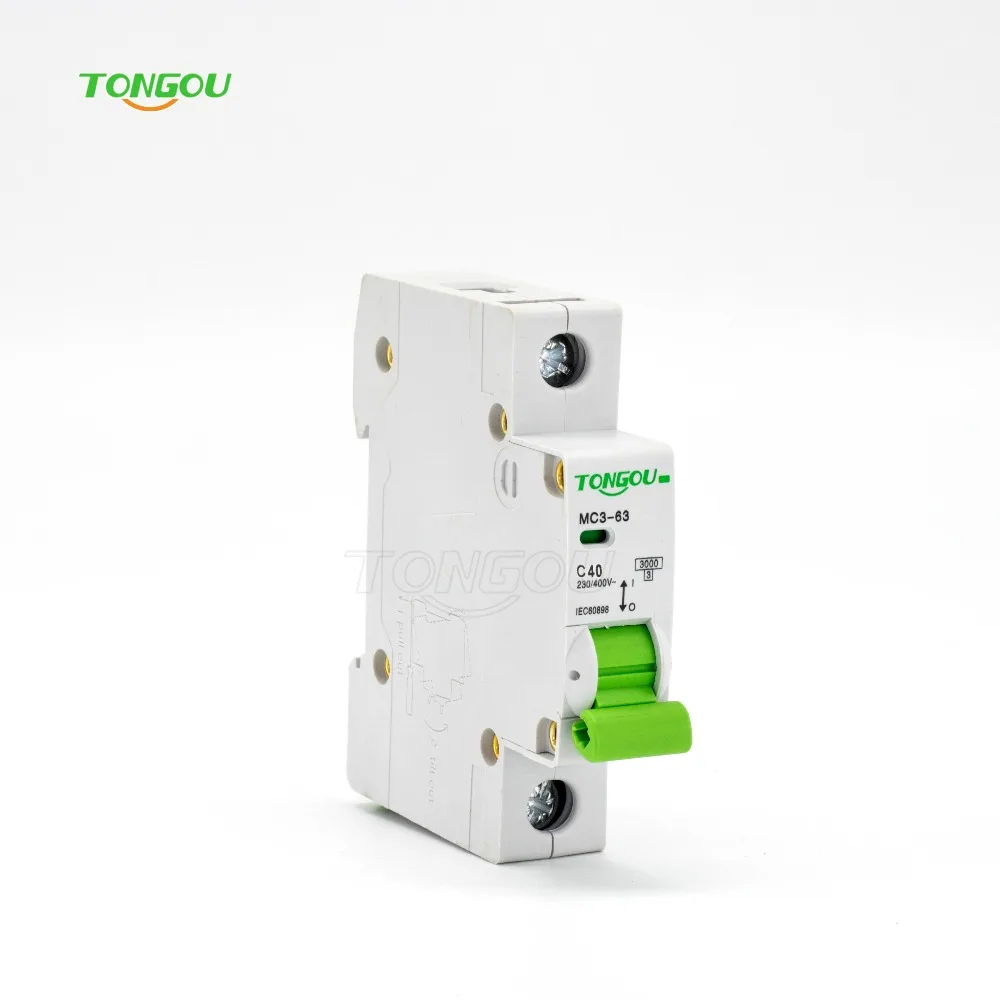

En yaygın koruyucu elektrikli cihaz, bir hattı kesen tek fazlı otomatik bir anahtardır.tek fazlı devre kesici

randevu

Akım geçtiğinde devre kesilirnominal değer. Ne kadar yüksekse, cevap oranı da o kadar yüksektir. Ayrıca, korunan devredeki çok yüksek bir akım olduğunda, kısa devre olduğunda makine kapanır. Burada, kesme anında gerçekleşir.

Örnek olarak, bloğu dikkate alabilirizBirkaç güçlü tüketicinin aynı anda bağlandığı bir prizden oluşan bir dübel ile bağlantılıdır. Akım bu şekilde derecelendirmeyi aşar ve güç kabloları ısınmaya başlar. Böylece erimezler, makine zamanında zinciri otomatik olarak kapatır.

Cihazın cevabı öyle seçilir kiTeller aşırı ısınmadı. Devre kesici ayrıca bağlı yükleri de korur. Ancak insan doğrudan elektrik akımına maruz kalmaz. Bunun için bir artık akım cihazı kullanılır.

Çalışma prensibi

Dış basit görünüme rağmen, otomatikTek fazlı ağ anahtarı karmaşık bir cihazdır. Elektronik olabilir, ancak en yaygın olanı klasik elektromekanik tasarımdır.tek fazlı devre kesici

Giriş terminali daima aletin üstünde bulunur. Sabit bir kontağa bağlanır. Alt çıkış terminali, hareketli bir kontak ve bimetalik bir plaka formunda bir termal salım ile üst tarafa bağlanır. Elektromanyetik bir açma cihazı da bunlara bağlanır.

Hareketli kontak bir yay ile ikiye sabitlenirsabit pozisyonlar - açık ve kapalı durumlarda. Makine çalışma durumuna sadece manüel olarak manüel olarak ayarlanır. Kapatma otomatik. Cihaz ayrıca bir anahtar olarak da kullanılabilir.

Normal modda elektrik akımı akarotomatın kapalı kontak grubu aracılığıyla. Nominal değer aşıldığında, devre aşırı yüklenir. Bu uzun bir süre olursa, bimetalik plaka yavaşça ısınır ve serbest kalır, serbest bırakma kolu kolunu iter. Makine tetiklenir, kontaklar açılır ve devre bozulur.

Kısa devre olursa, tetiklenirElektromanyetik açma mekanizması, gücü anında keser. Bu durumda, kontaklar arasında, özel bir odadaki plakalar arasında söndürülmüş bir elektrik arkı oluşturan bir kıvılcım çıkışı ortaya çıkar.

Zamanla, kişiler yanmaya başlar. Makine, öncelikle kablolamayı korumak için tasarlanmıştır ve genellikle bir anahtar olarak tavsiye edilmez. Anahtarlama için bıçak anahtarları kullanılır.

Makine nasıl seçilir?

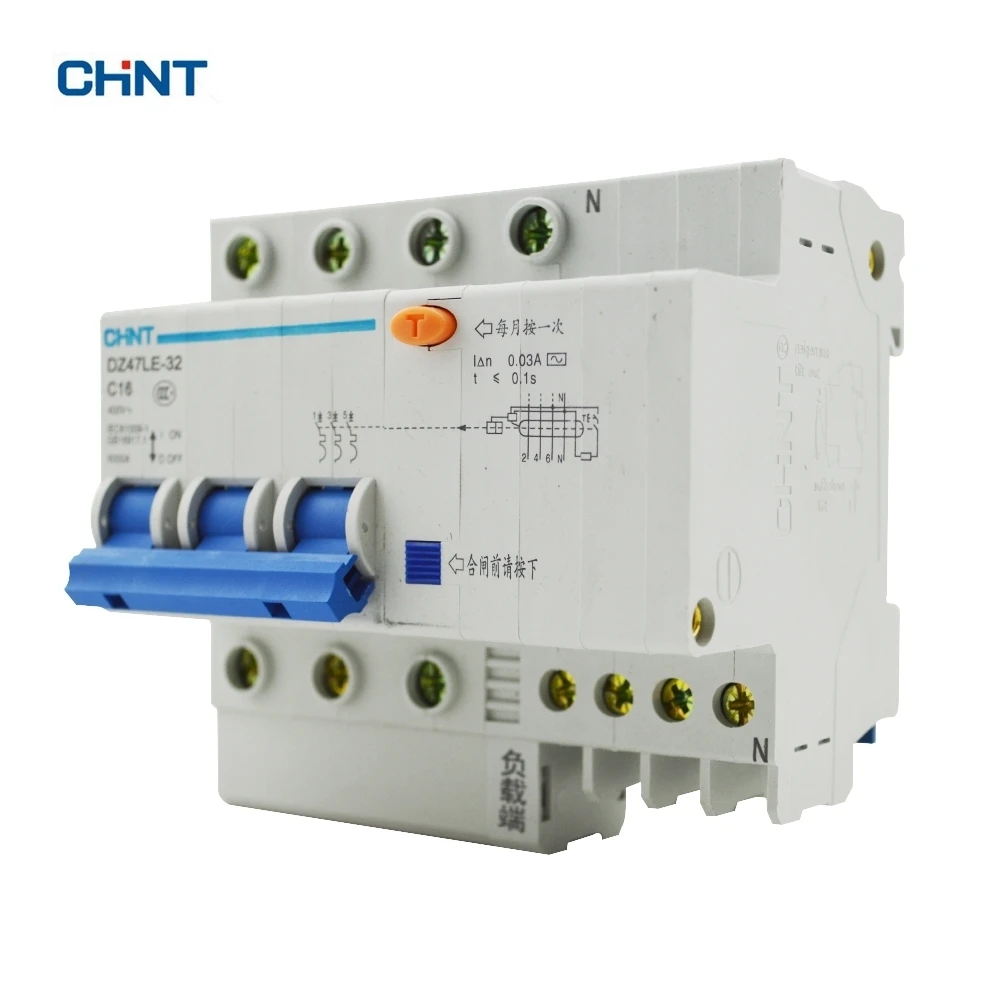

Cihazın ön tarafındaki etikette belirtilen tel bölümü ve yük özellikleri için tek fazlı bir devre kesici seçilir.tek fazlı devre kesici 16a

Bu parametreler ile istenilen makineyi seçebilirsiniz.

  1. E.NEXT - ticari marka (yukarıdan) üreticiyi gösterir. İyi bilinen markalar seçmek için tavsiye edilir. Bunu yaparken, cihazın seviyesinin diğer elektrikli ekipmanlardan çok farklı olmaması gerçeği ile yönlendirilmelidir.
  2. 220/400 V - 50 Hz - Yazıt, makinenin 50 Hz frekansında tek fazlı ve üç fazlı şebekelerde uygulanabileceği anlamına gelir.
  3. 4500 - kesicinin en az bir kez çalışacağı A'daki sınırlama akımının değeri (akım limit sınıfı 3'tür).
  4. C16 - zaman-akım karakteristiği (C),anma akımı beş kat arttığında açma mekanizmasının harekete geçeceği. Ev aletleri ve aydınlatma için en uygunudur. 16 rakamı nominali gösterir. Tek fazlı bir 16A devre kesici, 16 amperlik bir akımda uzun bir süre çalışmaz. % 13 oranında artırırsanız, devre bir saat sonra kapanır. Değer ne kadar büyük olursa, tetikleyici o kadar hızlı olur.

Apartman elektrik kablolama genellikle kullanılırkesme akımı nominal değerin 3 katı olduğunda B sınıfı cihaz. Eğer sıralı olarak B ve C kategorileri ile makineleri bağlarsanız, ilk daha hızlı çalışacaktır. Böylece, diğer tüm özellikler aynı olduğunda koruma cihazlarının seçiciliği sağlanır.

Tek fazlı otomatik geçiş: fiyat

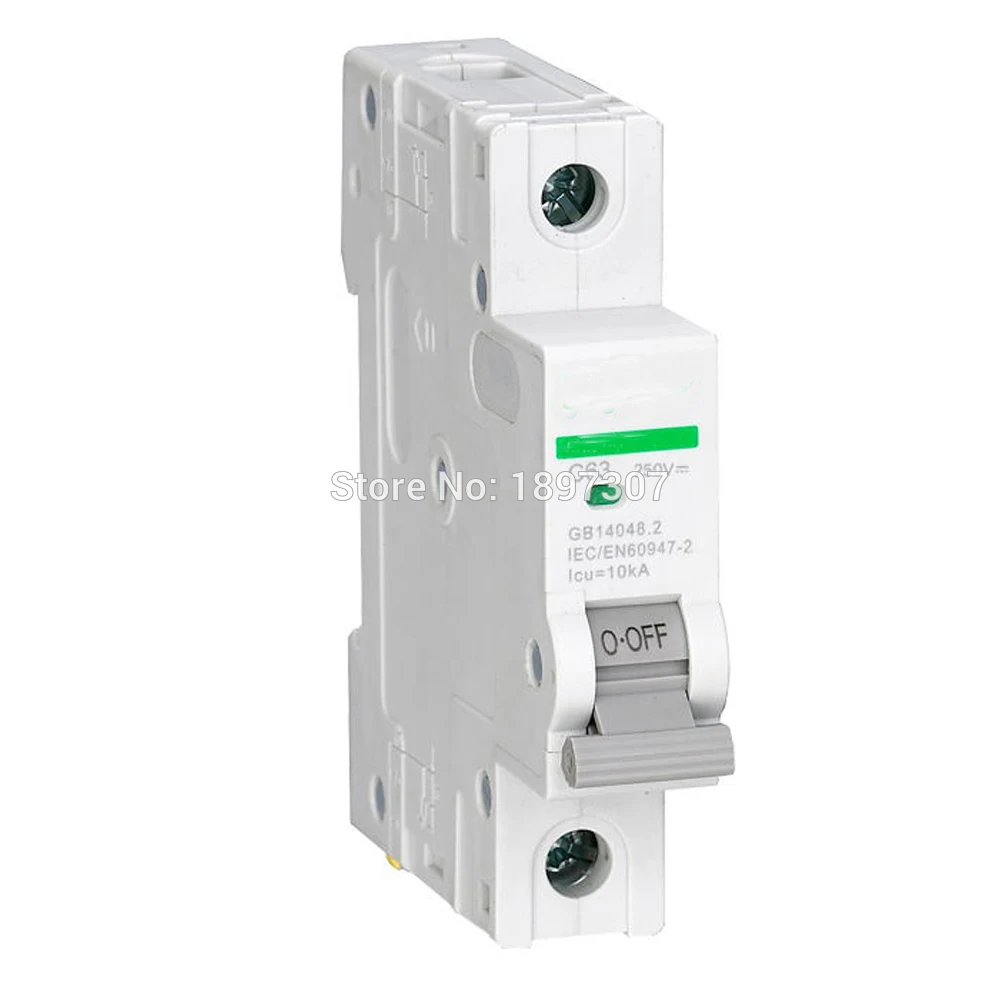

Tek kutuplu aparat, otomatik cihazlar hattının boyut aralığındaki en ucuzdur.otomatik değişim tek fazlı fiyat

Aynı fiyatları karşılaştırırsanızözellikleri, tek fazlı olanlarda en düşük olduğu ortaya çıkıyor. Devre kesicilerin üreticileri artık çoktur ve her zaman uygun bir fiyat ve kaliteli marka seçebilirsin.

Moskova'da tek fazlı bir devre kesicideUygun fiyatlarla geniş bir ürün yelpazesi sunar. 147 ruble arasında güvenilir cihazlar popüler marka ABB seçebilirsiniz. ve bir ila dört kutup arası.tek fazlı devre kesici

Makineyi bağlama

Elektrikli ev aletlerinde bulunan cihazlar hariç, tek fazlı bir devre kesici blendajın içine monte edilir. Cihaz DIN rayına sabitlenmiş ve bir mandalla sabitlenmiştir.

Makine aşağıdaki gibi kurulur.

  1. Tek fazlı bir devre kesiciyi bağlamadan önce, elektrik panosunun yanlışlıkla gerilim beslemesini önlemek için önlemler alınıyor.
  2. Makine belli bir yere kurulur. Çok sayıda boş alan varsa, metal durdurucular takılıdır.
  3. Üst terminal güç kaynağına ve tabana bağlanır.- Korumalı zincir. Teller keskin kıvrımlar ve gerginlikler olmadan döşenir. Telli uçlar, bir kıvırıcı ile kıvrılması gereken uçlarla birlikte verilir.
  4. Bir fazın dağıtımı ile bir dizi başka otomatik makine varsa, iki telli uçlu tarak tipi lastikler veya jumperlar kullanılır. Sıkma sıkı, ama çok güçlü değil.
  5. Kart enerjilenir ve makinenin giriş ve çıkış terminallerindeki voltaj kontrol edilir.
  6. Devre kesici korumalı devrenin göstergesi ile işaretlenmiştir.

tek fazlı bir devre kesici nasıl bağlanır

Seçim hataları

  1. Tüketicilerin toplam gücüne odaklanmayın. Her şeyden önce, aşırı yük koruması için kabloları hesaplamanız gerekir.
  2. Tüm hatlarda aynı makineler yüklü değil. Soketler için, 25 A akım ve aydınlatma için alınırlar - 16 A
  3. Her şeyden önce, cihazlar özellikleri ve güvenilirliklerine göre seçilir ve daha sonra - bir fiyata.

Sonuç

Tek fazlı devre kesicikablo ve elektrikli cihazların korunması için tasarlanmıştır. Özellikleri, iletkenlerin ve yüklerin kesitine uygun olmalıdır. B ve C kategorilerinin otomatalarının yetkili kullanımı, operasyonların doğruluğunu garanti eder. Doğru seçim için, cihazın önündeki işaretleri anlamak gerekir.
