Oksijen sensörü, "Kalina": açıklama ve onarım

Modern motor yönetim sistemiAraba, düğümlerinden birinin veya başka birinin ne kadar iyi çalıştığına dair bilgi toplayan bir dizi sensör sağlar. Onların sayesinde, makinenin elektronik "beyin", güç ünitesinin çalışması için belirli ayarlamalar yapma olanağına sahiptir.

Böyle bir bilgi cihazı şu şekildedir:oksijen sensörü (lambda probu). Yerli otomobiller de dahil olmak üzere Euro-2'nin üzerindeki çevre standartlarını karşılayan tüm araçlara monte edilmiştir.

Bu yazıda "Lada Kalina" örneğinde lambda probunun amacı, fonksiyonları, tasarımı ve hataları hakkında konuşacağız.

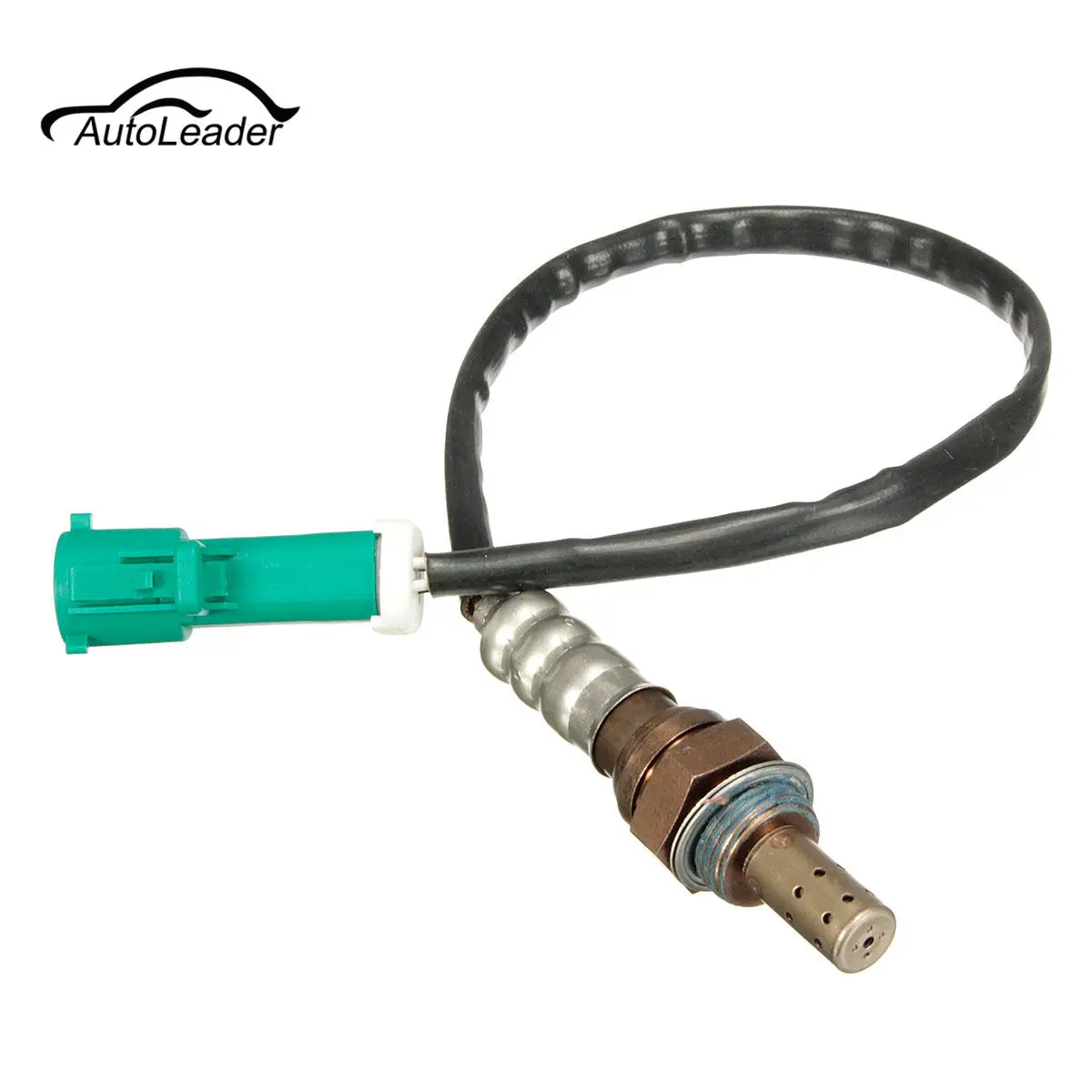

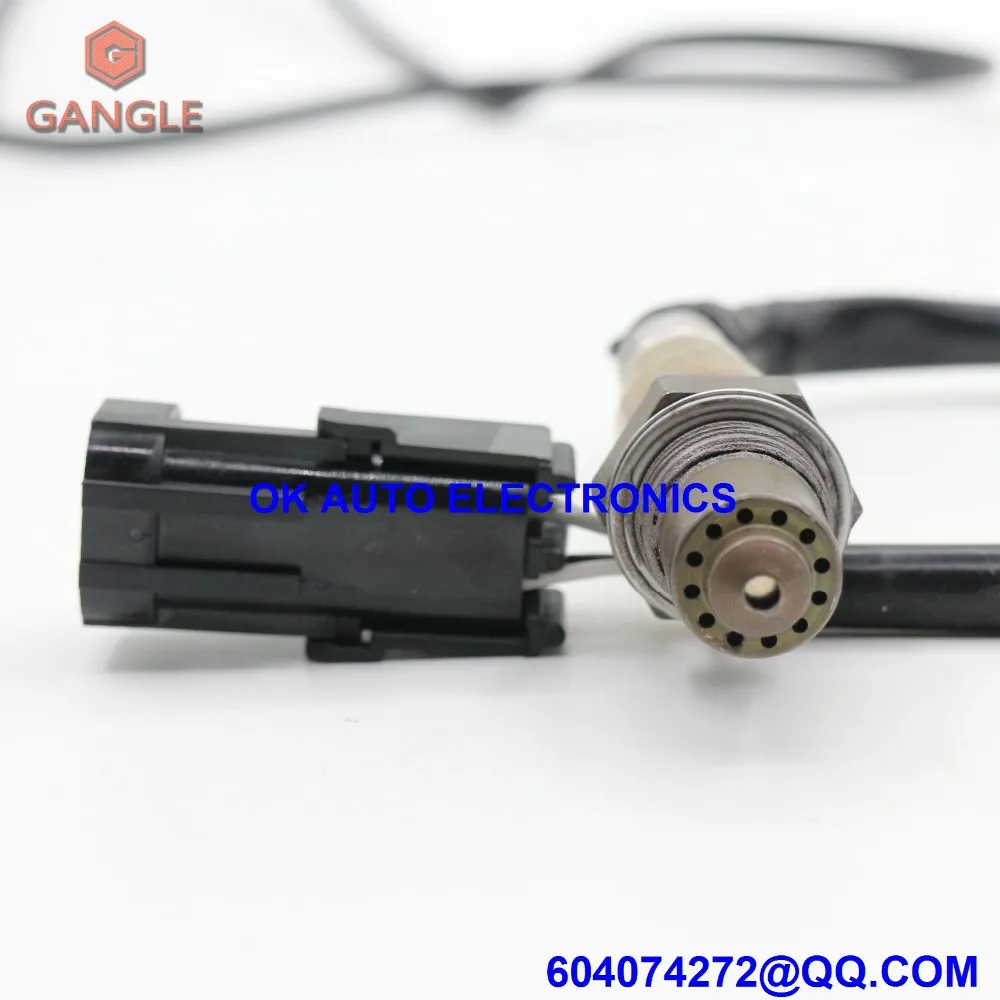

Oksijen Sensörü Kalina

Nerede böyle isim

Benzinli motorun çalışması içinEn düşük yakıt tüketiminde en etkili, ideal bir (stoikometrik) yanıcı karışıma ihtiyaç duyar. İçindeki benzinin oksijen oranı 14.7 ila 1 olmalıdır. Otomobil üreticilerinin gösterdiği oksijen miktarı genelde Yunanca "λ" harfi (lambda) ile belirtilir.

Lambda sondasının rolü

Oksijen sensörü,Egzoz sisteminin elemanları. Genellikle bir toplayıcı ya da alıcı borudur. Algılama elemanı, egzoz gazlarıyla sürekli etkileşime girmesi için konumlandırılmıştır.

Probun görevi, oksijen miktarını belirlemektir.Egzoz. Bu, elektronik motor kontrol ünitesine bildirir. Bunlar sırasıyla lamda prob verilerine ve bir kütle hava akışı (kütle akışı) sensörüne dayanıyor ve emme manifolduna beslenen yakıt miktarını düzeltir.

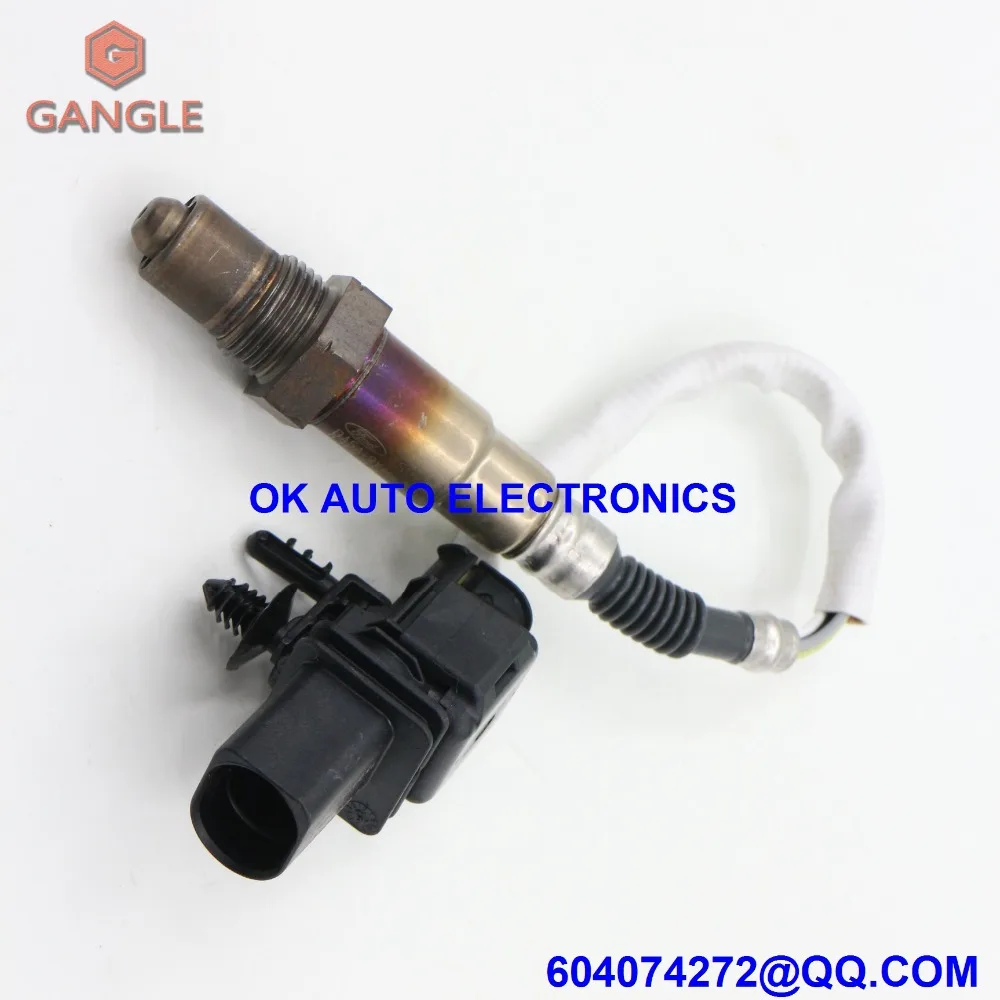

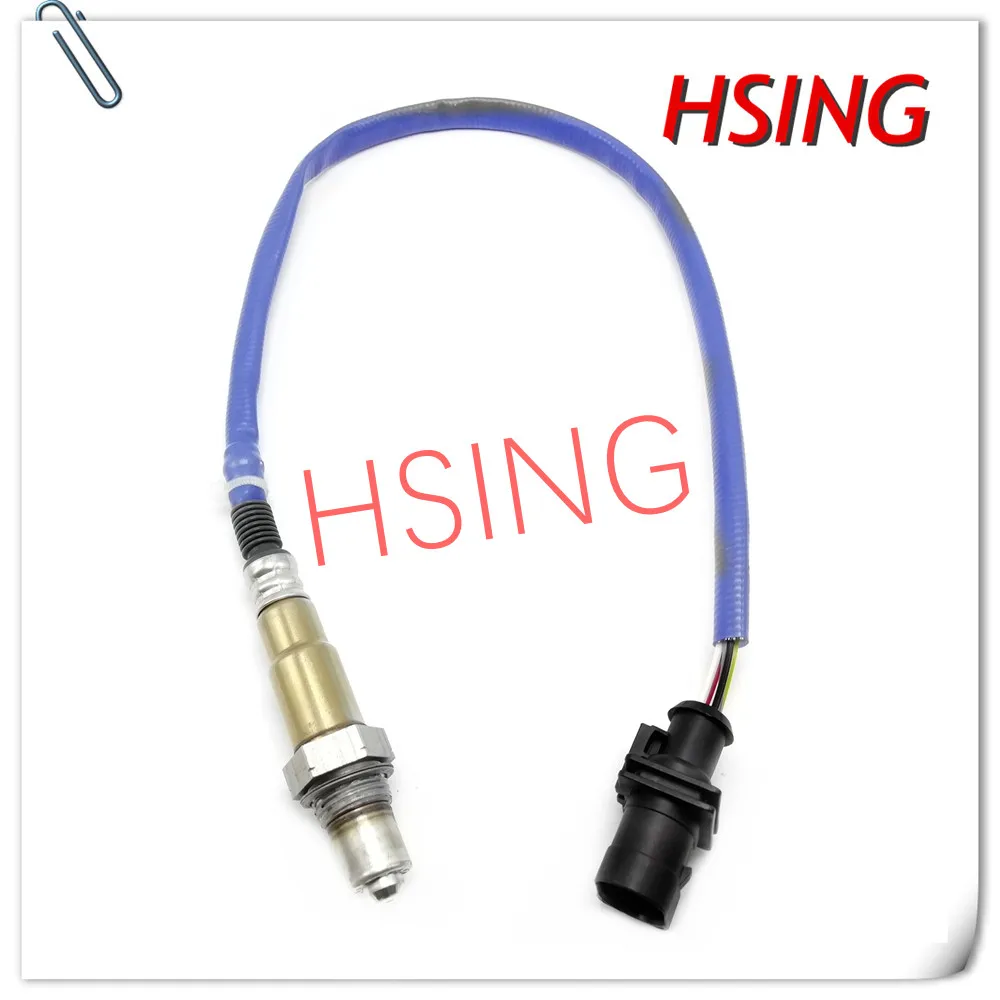

Lada Kalina oksijen sensörü

Ancak araba üreticileri bu nedenlearacınızın çevre dostu olmanın zorunlu gereksinimlerini karşılama oranından daha az yakıt tükettiği konusunda çok dikkatli olun. Bu olmadan, makine sadece montaj hattından çıkmaz. Oksijen sensörü burada çok önemlidir, çünkü motor ideal bir yakıt karışımı tüketirse, egzoz gazlarındaki zararlı safsızlıkların miktarı en aza indirilir.

"Kalina" daki oksijen sensörü nerede

Lambda probunun yeri gelince,"Kalina" egzoz manifoldu (pantolon) üzerine kurulmuştur. Ama burada bir nüans var. Aracınız Euro-3 ve daha yüksek ekoloji sınıfına uygunsa, örn. en son modifikasyonları ifade eder, bir tane değil iki oksijen sondası monte edilir: kontrol ve teşhis.

İlk söylendiği gibi, egzoz manifoldunda bulunur. Yukarıdaki işlevler onun tarafından gerçekleştirilir. Ve diğeri nerede?

Bir teşhisnötrleştiriciden sonra oksijen sensörü. "Kalina"yardımı ile ilk sondayı kontrol eder ve eğer başarısız olursa, elektronik ünite sürücüyü hemen bilgilendirir.

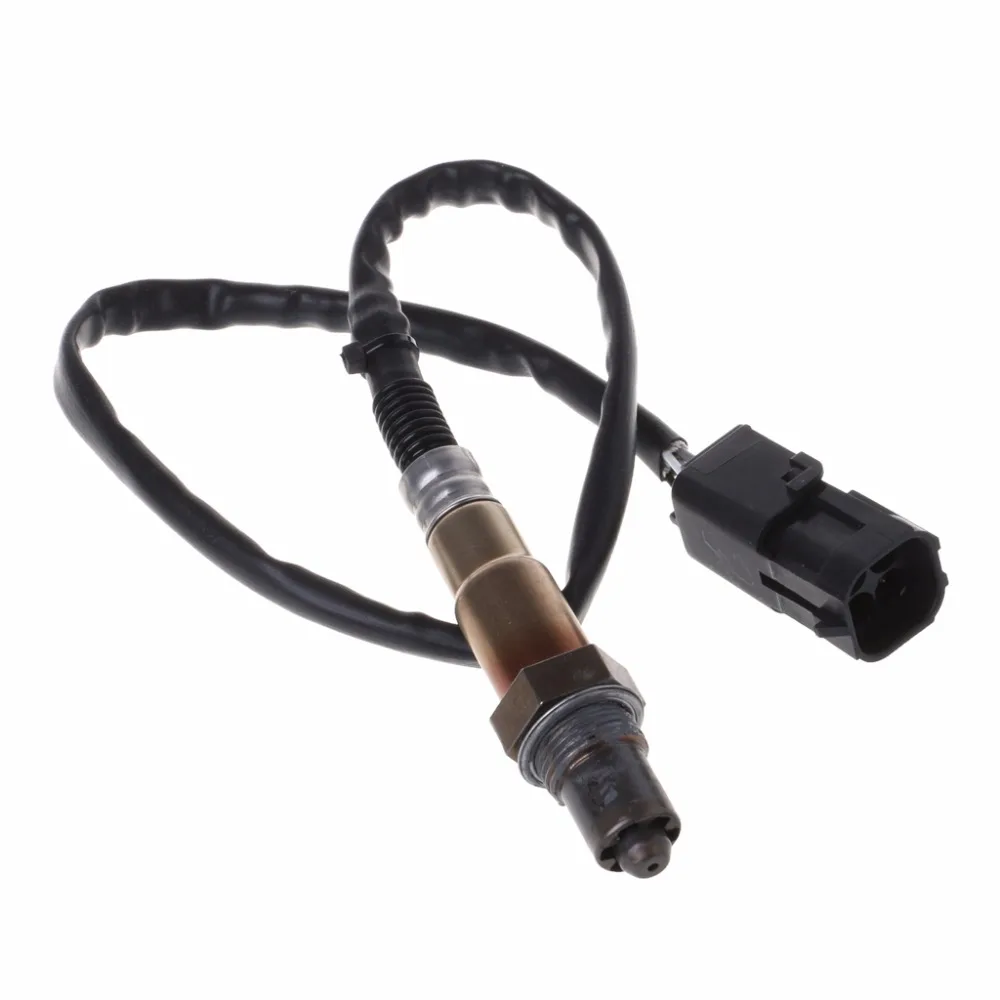

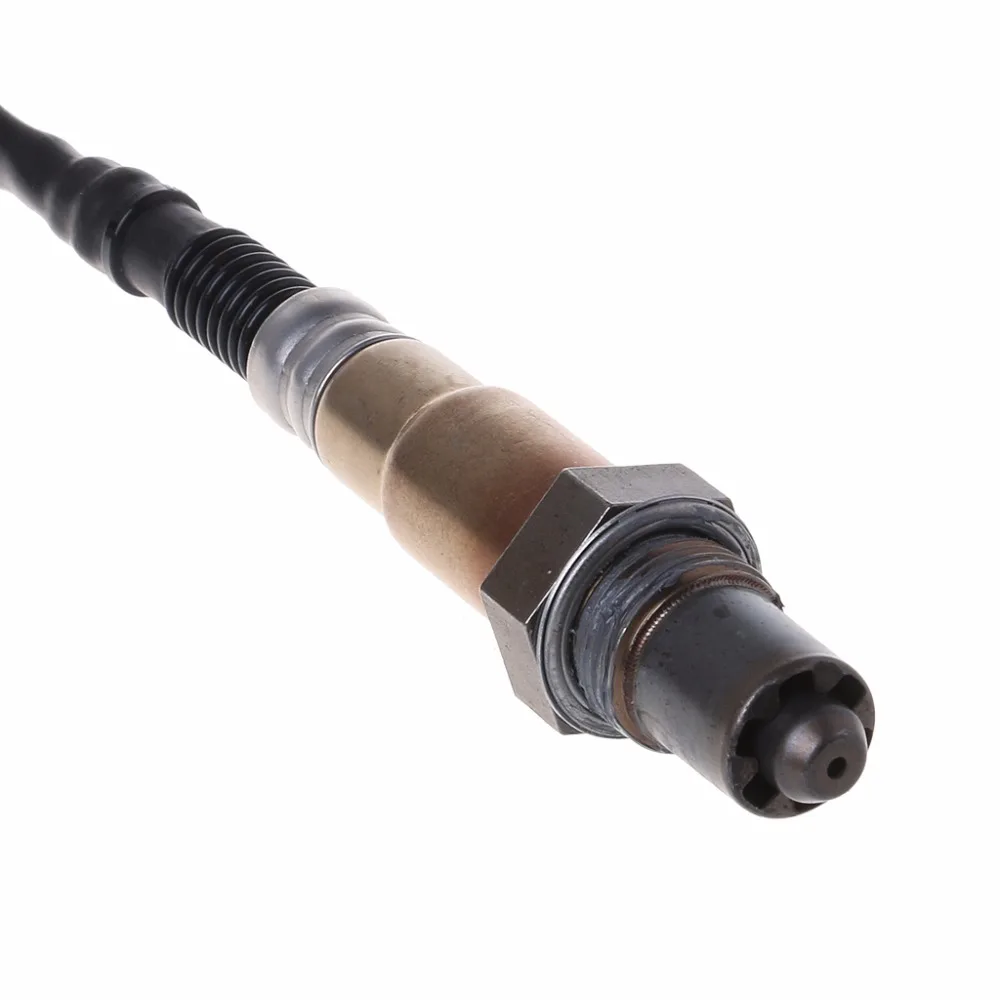

Kalinada oksijen sensörünün değiştirilmesi

Lambda prob nasıl

Oksijen sensörü "Kalina"temeli basit bir yapıya sahiptirzirkonya ile kaplı iki elektrot oluşturun. Bunlar, egzoz sistemi elemanının içine giren ve bir delikli çelik ekran ile yukarıdan korunan mahfaza kısmında yer almaktadır. Kontaklar, kontrol ünitesine bağlı olduğu sensör konektörüne bağlanır. Probun tasarımı, alt kısımda bir anahtar için bir iplik ve bir etek ile metal bir kasa içine alınır. Modern sensörlerin bazı modifikasyonları ayrıca elektrikli ısıtıcılar ile donatılmıştır. Cihazın motorun çalıştırılmasının ilk saniyesinden itibaren çalışmaya başlaması için gereklidir. Bunlar olmadan, sadece kollektör içindeki sıcaklık 300-400'e ulaştıktan sonra çalışmaya dahil edilir.0S.

Diyagnostik sonda, kontrol oksijen sensörü ile aynı tasarıma sahiptir. Bu bağlamda "Kalina", bu cihazların değiştirilebilir olması gerçeğinden yararlanmaktadır.

Çalışma prensibi

Lambda probunun çalışması, ne olursa olsunAracın modifikasyonu ve markası (modeli), elektrotları arasındaki potansiyel fark üzerine kurulmuştur. Başka bir deyişle, elektronik kontrol ünitesi, kendisine uygulanan voltajın ne kadar olduğunu belirler.oksijen sensörü. "Kalina"bir istisna değil. Probu 50-90 mV içindeki kontaklarda voltaj dalgalanmalarını tespit edebilir. Düşük bir sinyal, yakıt karışımının çok zayıf olduğunu gösterir, örn. Çok fazla oksijene sahiptir, tersine, voltaj ne kadar yüksek olursa, silindirlere giren karışım ne kadar zengindir.

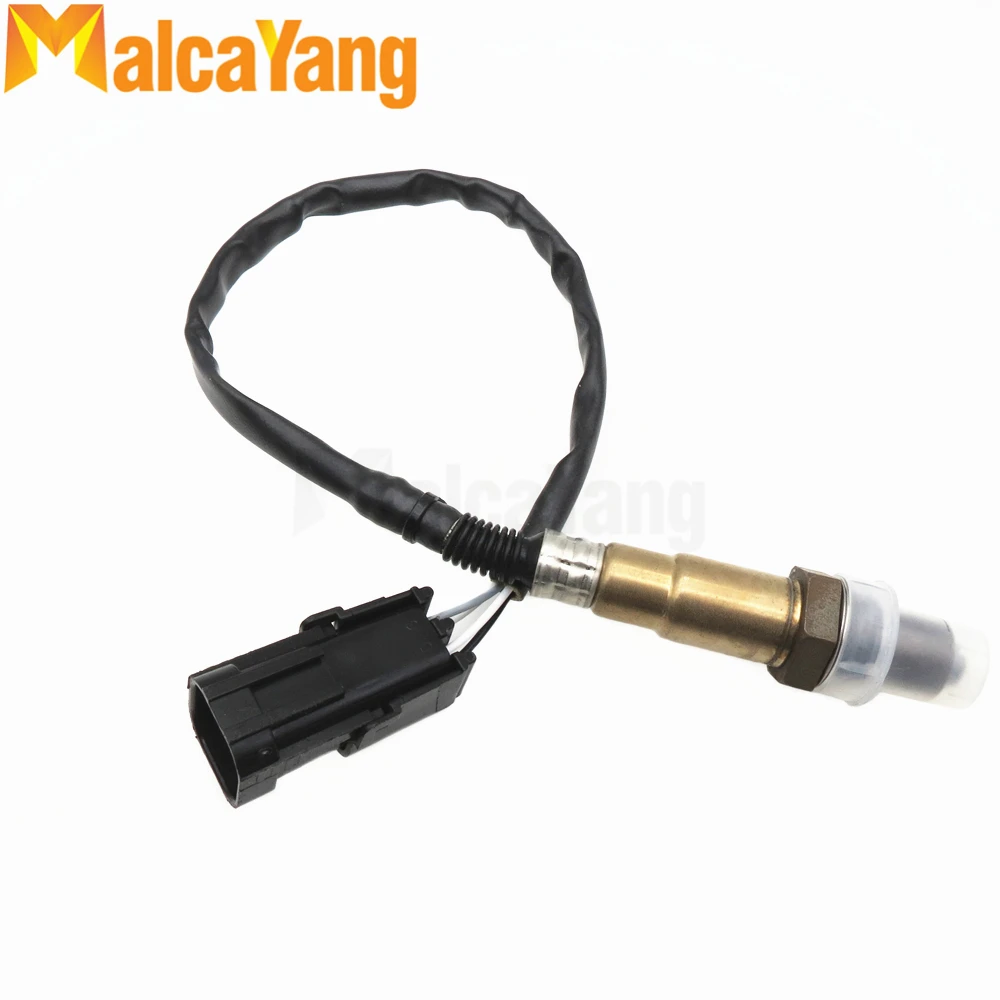

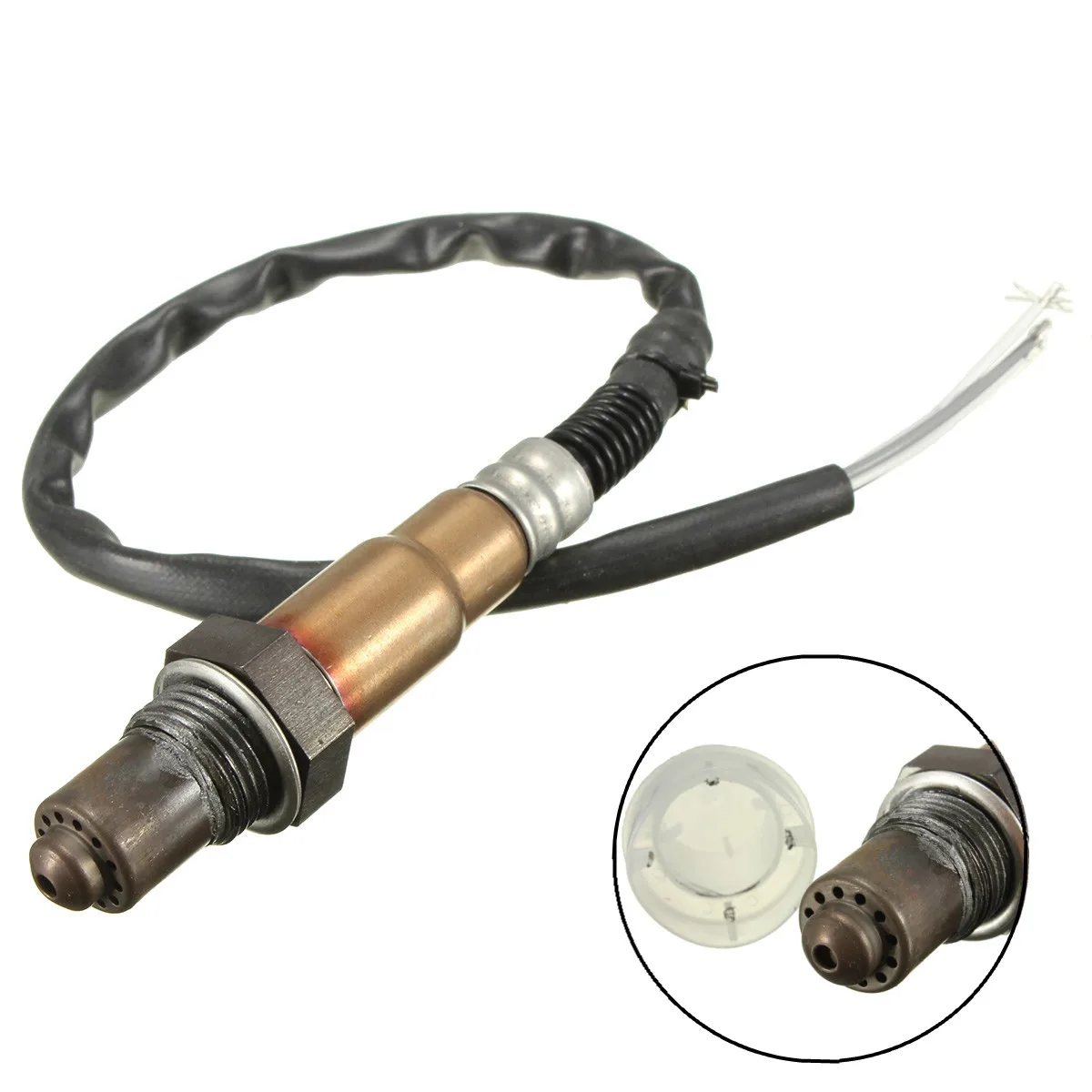

Kalina'da hangi oksijen sensörü

Daha önce de belirtildiği gibi, lambda probu sadece 300-400'e kadar ısındıktan sonra çalışmaya başlar.0S. Bundan önce, elektronik kontrol ünitesi okumalarını dikkate almaz. Motor yakıt karışımı konsantrasyonu ilk birkaç dakika içinde kütle hava akış sensörü, motor suyu sıcaklığı, gaz kelebeği konumu ve krank mili devir sayısı temelinde hesaplanır. Sonda arzu edilen sıcaklığa kadar ısıtıldı ve bu, 5-7 dakika sürer zaman, elektronik kontrol ünitesi yakıt miktarını hesaplamak için genel formül performansını içerir.

Oksijen sensörünün arızalanması belirtileri

"Kalina" oksijen sensörünün arızalanmasıve sahibi daha ciddi olabilirsorunları. Gerçek şu ki, motor acil durum modunda çalışmıyor ve bu sadece artan yakıt tüketimi ve çevresel normların ihlali ile değil, aynı zamanda patlama gibi bir fenomenin ortaya çıkmasıyla da doludur. Bunun olmasını önlemek için, oksijen sensöründe başarısız olan Lada Kalina'nın hangi belirtileri verebileceğini bilmek önemlidir. Bir lambda prob arızası belirtileri şunlar olabilir:

  • Kontrol panelinde sürekli olarak "CHECK" uyarı ışığı;
  • güçte gözle görülür bir azalma;
  • yüzen rölanti hızı;
  • yakıt tüketiminde artış.

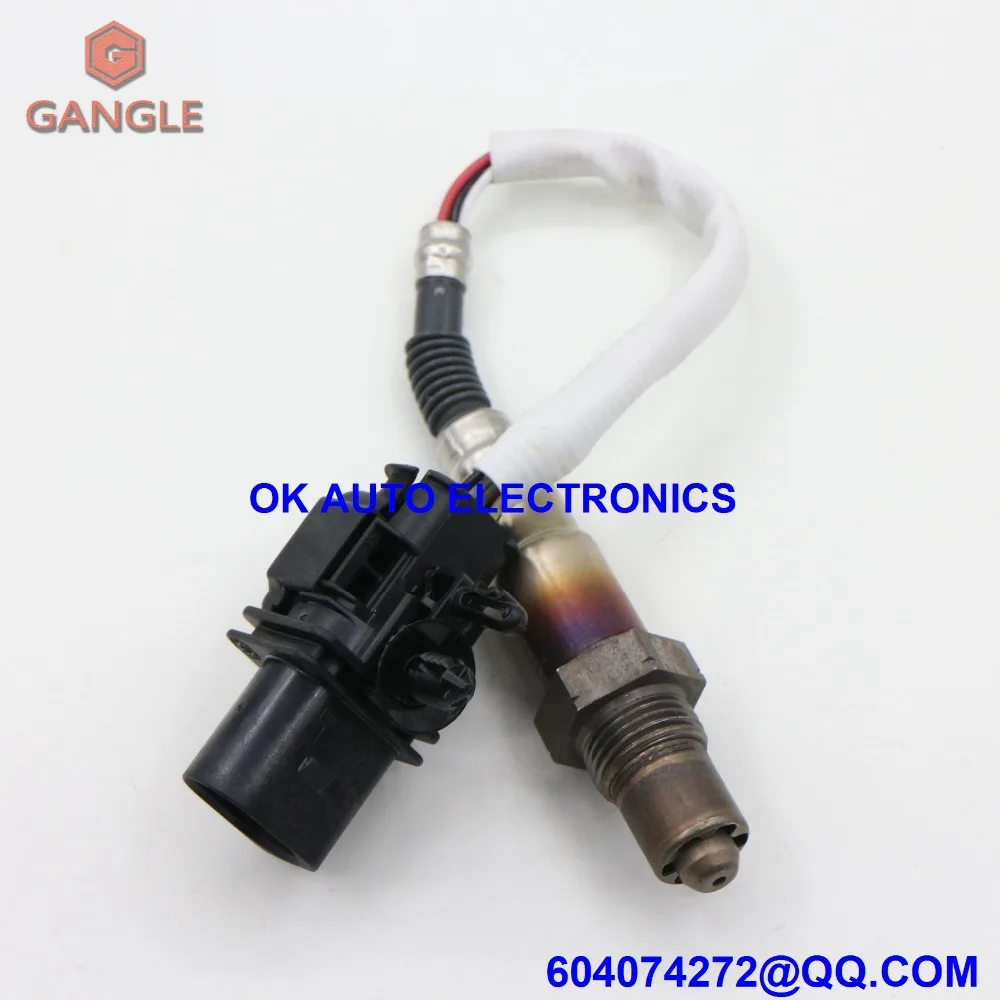

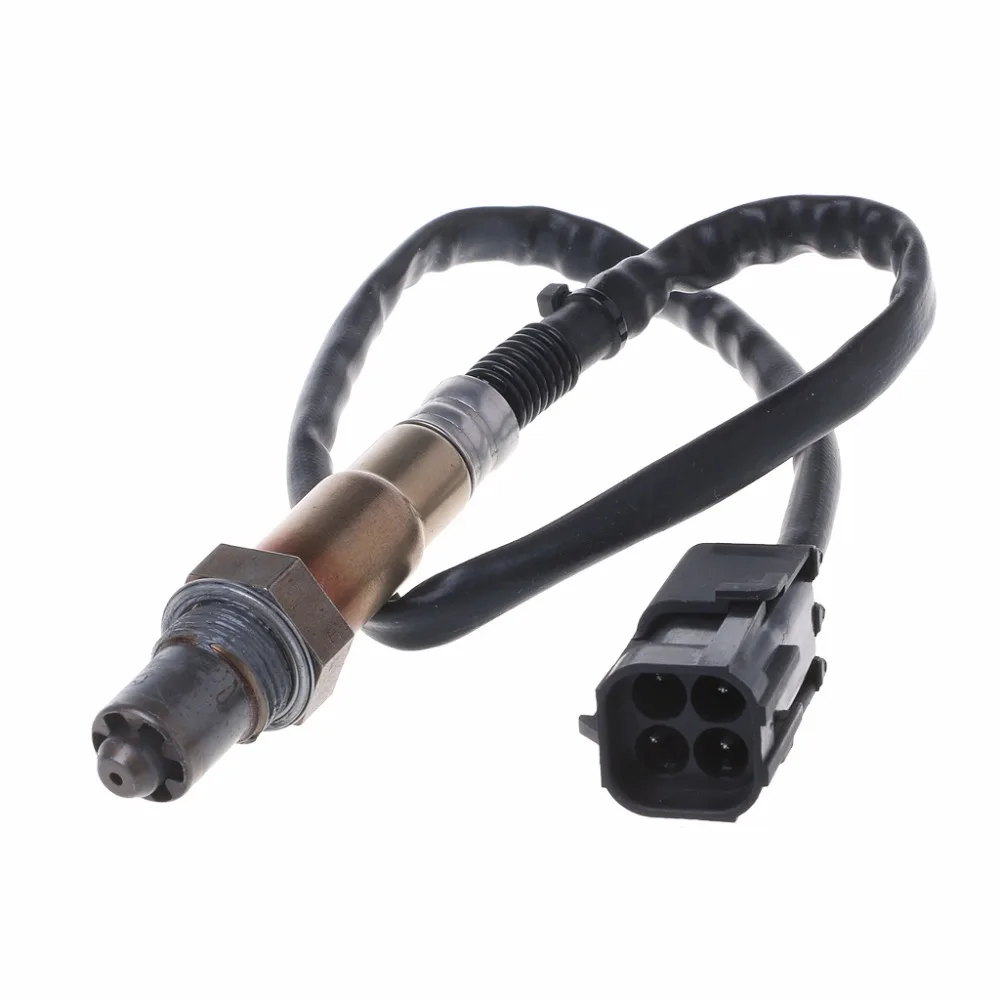

Oksijen yoğunlaşma sensörü KalinaOlası hata kodlarının çözülmesi

Lambda probunun daha doğru bir tanısı olabilirMotor tarafından yönetim bloğuna bağlanan elektronik test cihazı ile gerçekleştirilir. Hatalarını düşünürsek, başka bir şey bozulduysa ya da oksijen sensörü olduğundan emin olabilirsiniz. Lambda probunun arızasıyla ilgili "Kalina", aşağıdaki kodları rapor edebilir:

  • P0130 - ilk sensörden yanlış sensör sinyali geliyor;
  • P0133 - cihaz çok zayıf bir nabız veriyor;
  • P0134 - ilk sensör hiç bir sinyal vermez;
  • P0135 - prob ısıtıcısı arızalıdır (tasarım tarafından sağlanmışsa);
  • P0136 - ikincioksijen sensörü "Kalina""kitle" ye kapanır;

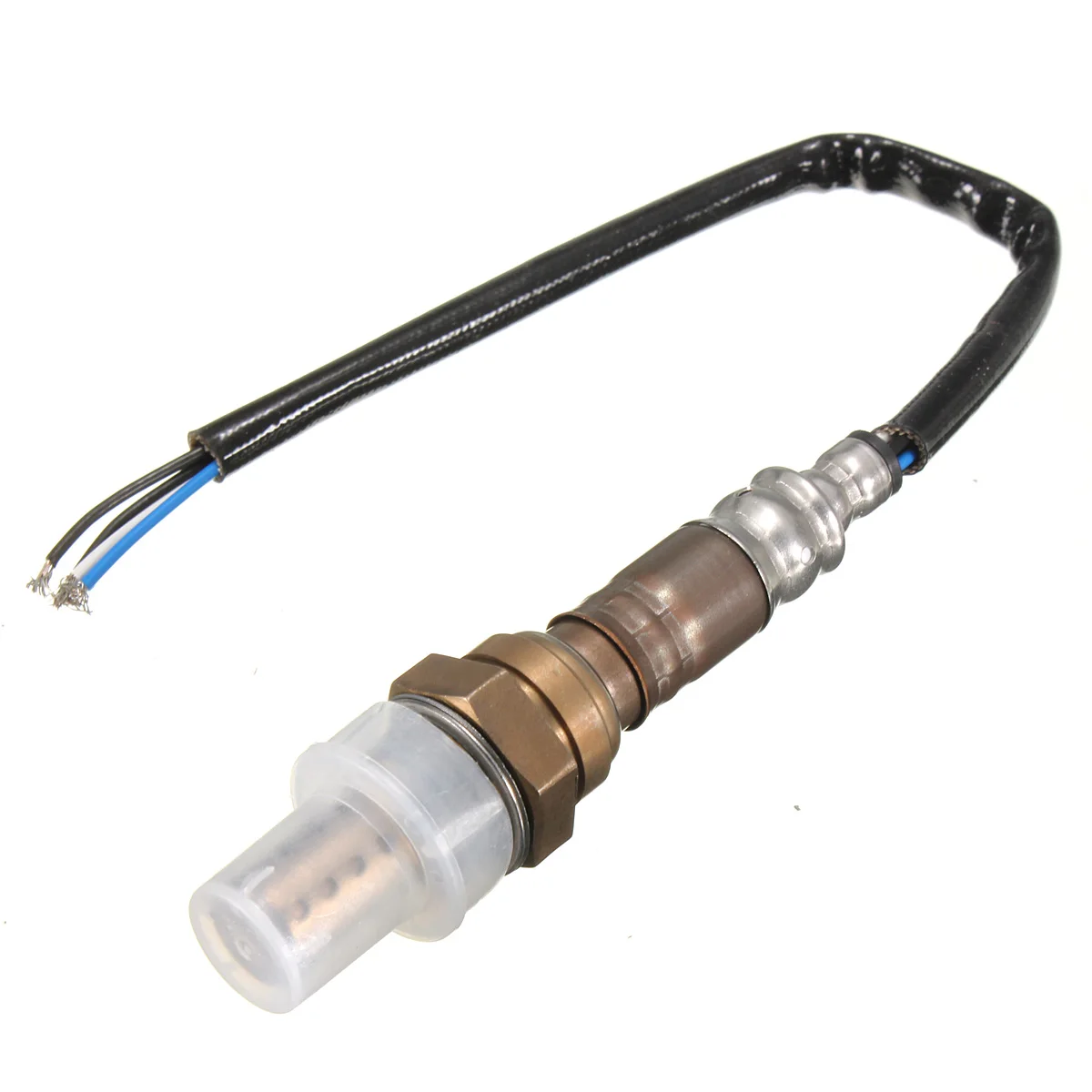

  • P0140 - ikinci probun zincirinde açık.Oksijen sensörü Kalina arızası

"Kalina" için lambda problarının modifikasyonu

Bir lambda-probu arızası ortaya çıkarsa, acele edindeğiştirin. Bu, tabii ki, ucuz (yaklaşık 2500 ruble) mal olacak ama kırık bir sensör ile gitmek daha iyidir. Cihazı değiştirmeden önce,"Kalina" da hangi oksijen sensörüfabrikadan yüklenir. Değişim için satın alınması gereken bu model.

Normlara uygun ilk "Kalin" modellerisondalar firması "Bosch" (Katalog No. 0258005133) ile donatılmış Euro 2,. Aynı sensörler, daha sonraki modeller için de ilk prob olarak kullanıldı.

Şu anda, aynı Bosch şirketinin cihazları daha sık kullanılıyor, ancak zaten 0 258 006537 modifikasyonları var. Önceki sensörlerden, bir ısıtma elemanının varlığıyla ayırt ediliyorlar.

Oksijen sensörünün "Kalina" üzerine değiştirilmesi

Lambda sondasını değiştirmek için servise başvurmak gerekli değildir. Arızasından eminseniz ve zaten yeni bir cihaz satın almışsanız, bunu kendi başınıza kurabilirsiniz. Bunu yapmak için, ihtiyacınız var:

  • "10" anahtarı;
  • paslanmaya karşı sıvı (WD-40 veya benzeri);

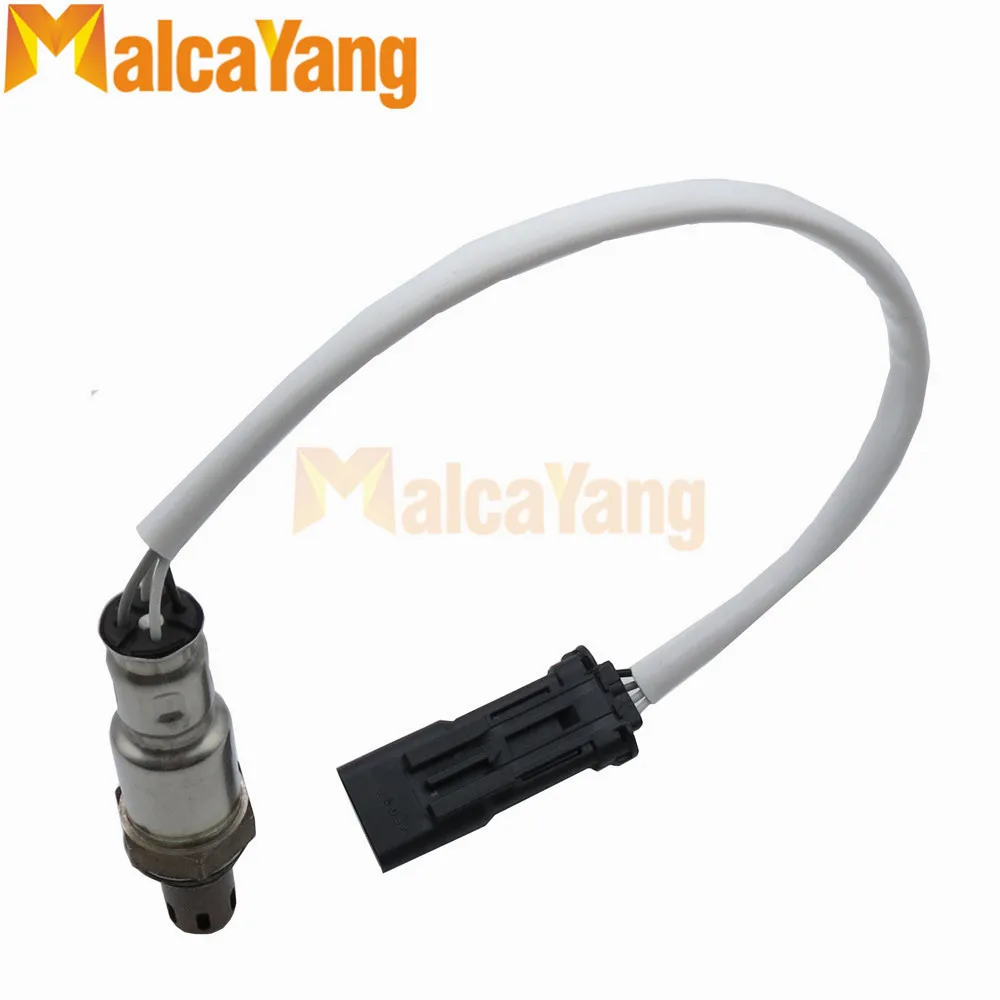

  • "22" anahtarı.Kalina nötrleştirici sonrası oksijen sensörü

Çalışmanın sırası şöyledir:

  1. Arabayı düz bir platformda kurduk. Motor sıcaksa, soğumasını bekleyin.
  2. Anahtarı "10" ile kullanarak, akünün "negatif" terminalindeki cıvatayı sökün. Terminali sökün.
  3. Sensörü bulun, konektörü güç kablolarından ayırın.
  4. Prob ile kolektör sıvısı arasındaki bağlantıyı paslanmaya karşı işliyoruz. Bunun için "çalışmak" için zaman veriyoruz.
  5. "22" tuşunun anahtarı bükülmüş sensördür. Onun yerine yeni bir tane takın. Konektörü bağlayın.
  6. "Negatif" terminali bataryaya takıyoruz, sabitliyoruz.

Burada, prensipte ve tüm işte. Şimdi motoru çalıştırmaya ve boşta çalışmasını kontrol etmeye devam ediyor. Uyarı lambası sönerse ve güç ünitesi fark edilir bir iyileşme ile çalışmaya başladıysa, doğru yaptık.

Gördüğünüz gibi, cihazda veya cihazda hiçbir şey karmaşık değildir."Lada Kalina" oksijen sensörünün değiştirilmesi değildir. Sadece arızayı zamanında fark etmek ve ortadan kaldırmak önemlidir. Ve arabanızın lambda probunun mümkün olduğunca uzun süre çalışmasını sağlayın ve yüksek kaliteli yakıtla doldurun.
